ТЭНБ · СЭВ · СЭМ · На фланце

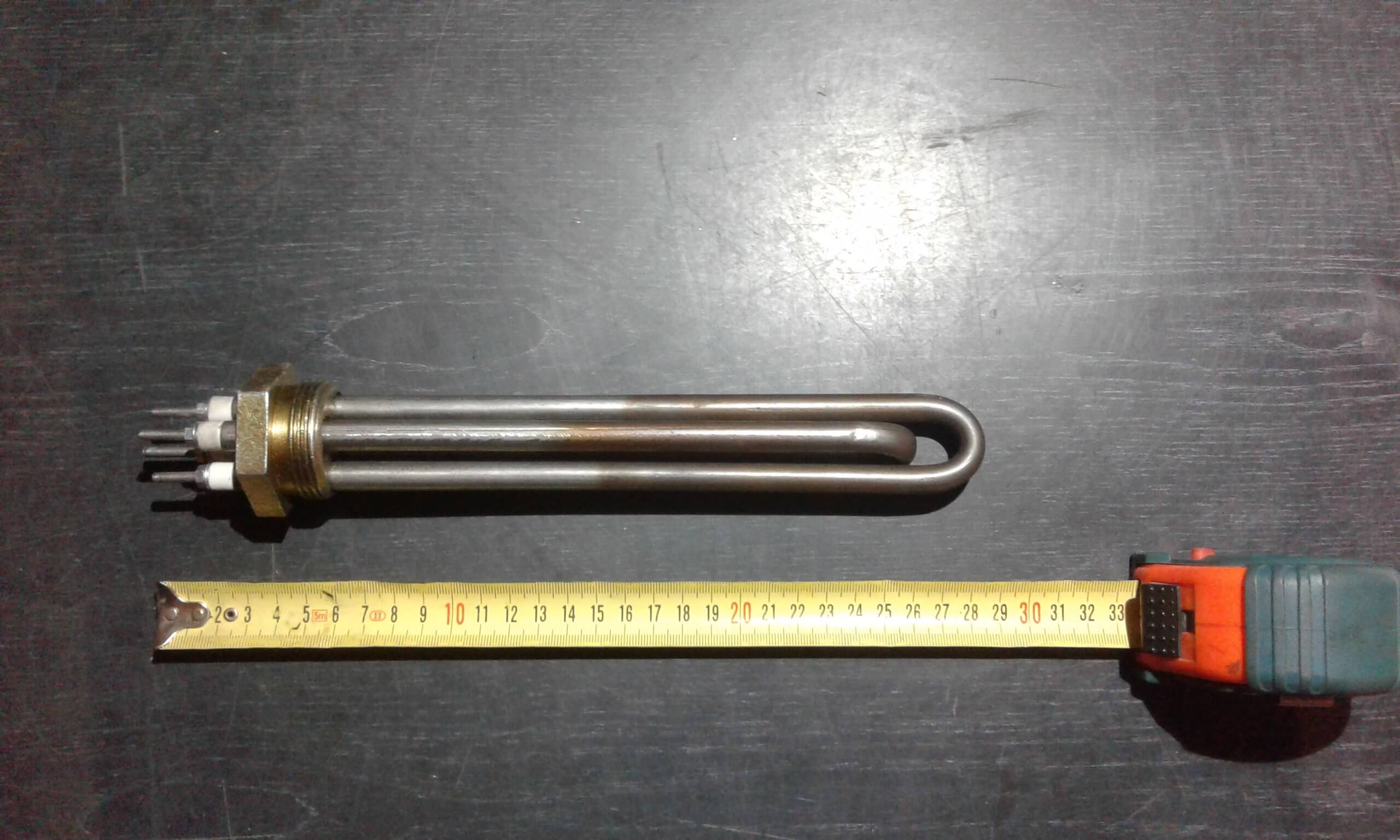

ТЭНБ — блок ТЭН, СЭВ и СЭМ

Name: ТЭНБ — блок ТЭН, СЭВ и СЭМ
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Три вида блочных нагревателей на резьбовом фланце: ТЭНБ — общий блок, СЭВ — секция водяная, СЭМ — секция масляная. 1–3 ТЭНа в одном узле, мощность от 1,25 до 100+ кВт.

Заказать блок-ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Омскпроизводство

Что такое ТЭНБ, СЭВ и СЭМ

Блок ТЭН — это один или несколько трубчатых электронагревателей, смонтированных в общем резьбовом фланце и работающих как единый узел. Три обозначения по среде нагрева:

ТЭНБ — общее обозначение блока (любая среда)
СЭВ — секция электронагревательная водяная (индексы P, J, X)
СЭМ — секция электронагревательная масляная (индекс Z)

Преимущество: одно посадочное место вместо нескольких — проще монтаж и обслуживание. Конструкция, как правило, неразъёмная; при разборном фланце возможна замена отработавших нагревателей.

Варианты исполнения

СЭВ — водяные

Нерж. AISI 304 / 316, черная сталь 10 (эконом). Для воды, ГВС, пара. P / J / X.

СЭМ — масляные

Углеродистая сталь 10, сталь 20. Для мин. масел, битума. Z.

ТЭНБ — универсальный

Общий блок под конкретную среду: индекс по ГОСТ (P/Z/J/S).

Типовой ряд ТЭНБ

ТЭНБ 1,25 Р2201 × ТЭН · 1,25 кВт · вода · L 425 мм

ТЭНБ 3 Р220/3803 × ТЭН · 3 кВт · вода · L 425 мм

ТЭНБ 6 Р220/3803 × ТЭН · 6 кВт · вода · L 600 мм

ТЭНБ 9 / 9,45 Р220/3803 × ТЭН · 9–9,45 кВт · вода · L 600 мм

ТЭНБ 12 Р220/3803 × ТЭН · 12 кВт · вода · L 600 мм

ТЭНБ 3 Z 220/3803 × ТЭН · 3 кВт · масло · L 600 мм (СЭМ)

Нестандартдо 100 кВт, длина до 3 000 мм — по чертежу

Размеры фланцев и резьбы

G 1¼″ G 1½″ G 2″ G 2½″ G 2¾″ DN 65 DN 80 DN 100

Шестигранник под ключ 65–90 мм. Рабочее давление до 2,5 атм (1,18 × 10⁵ Па). Сопр. изоляции ≥ 0,5 МОм.

Применения

Электрокотлы

Отопление, ГВС, промышленные водогрейные установки.

Бойлеры косвенного нагрева

Замена фирменных блоков.

Маслонагреватели

Разогрев битума, смазок, промысловое оборудование.

Промышленные ёмкости

Цистерны, баки, резервуары под давлением.

Судовые системы

ГВС, подогрев топлива, мазута.

Ж/д электроустановки

Подогрев жидкостей и технологических сред.

Маркировка

ТЭНБ 12 Р220/380

12 — мощность блока, кВт · Р — вода · 220/380 — трёхфазное напряжение с нейтралью

ТЭНБ 3 Z 220/380

3 кВт · Z = масло (СЭМ) · 220/380 В

Стандарты: ГОСТ 13268-88, ТУ 3443-005-12598860-2000.

Компоновка элементов в блоке

Прямые элементы

Трубки расположены параллельно, без изгибов. Длина активной части 200–600 мм. Компактный блок, но требует достаточной глубины ёмкости.

U-образные элементы

Каждый ТЭН согнут в U-форму — оба вывода выходят на фланец. Наиболее распространённая компоновка для котловых блоков.

1–3 элемента

Мощность 1,5–9 кВт. Резьбовое присоединение G1¼" или G1½". Для бытовых и малых коммерческих котлов.

6–9 элементов

Мощность 9–18 кВт. Как правило, трёхфазное подключение 380 В, звезда или треугольник. Фланцевое присоединение Ø100–150 мм.

12 элементов

Мощность 18–36 кВт. Промышленные котлы и технологические ёмкости. Фланец Ø150–200 мм, болтовой круг 8–12 отверстий.

Выводы и подключение

Шестигранная головка (SW55–SW90)

Резьба G1¼"–G2½". Монтаж стандартным ключом. Момент затяжки 80–150 Н·м в зависимости от резьбы.

Метрическая резьба M20–M59

Применяется в ряде европейских котлов. Уточнять по маркировке штуцера на корпусе котла.

Плоский фланец

Стальной или нержавеющий, Ø80–200 мм. Болтовой круг 4–12 отверстий. Прокладка — паронит ПМБО, ФУМ-лента или силиконовая резина.

Клеммные шпильки

M5 или M6 на каждом токовыводе. Подключение проводом или медной шиной. На блоках 380 В соединение треугольник/звезда выполняется медными перемычками.

Вопросы и ответы

В чём разница между СЭВ, СЭМ и ТЭНБ?

СЭВ и СЭМ — обозначения по среде: В=вода, М=масло; отличаются удельной мощностью элементов. ТЭНБ — торговое обозначение блочного ТЭН с фланцем, применяемое рядом производителей независимо от среды. По конструкции все три типа — одно и то же: несколько трубчатых элементов на общем фланце.

Как выбрать мощность блок-ТЭН для котла отопления?

Упрощённая норма для хорошо утеплённого дома — 1 кВт на 10 м². Для старого фонда — 1 кВт на 7 м². Котёл нагревает теплоноситель, поэтому к расчёту тепловых потерь добавьте 20–25% запас на ГВС и пиковые нагрузки. Итого: дом 100 м² — котёл 9–12 кВт.

Как подключить блок-ТЭН на 380 В?

Трёхфазный блок из трёх элементов подключается: звезда (нейтраль + три фазы, 220 В на элемент) или треугольник (без нейтрали, 380 В на элемент — мощность вырастает в три раза). Убедитесь, что мощность блока в схеме треугольник совпадает с номинальной. Стандартная заводская схема — звезда.

Какой размер фланца нужен для замены ТЭН?

Для бытовых котлов — чаще всего шестигранная головка SW60 с резьбой G1¼" (наружная, ø≈47 мм). Измерьте штуцер на котле штангенциркулем и уточните резьбу. Для котлов Buderus, Protherm, Vaillant часто используется M45×2 или M52×2.

Почему блок-ТЭН перегорает быстро в котле?

Причины по убыванию вероятности: 1) жёсткая вода — накипь изолирует трубку, температура оболочки растёт до 300–400 °C; 2) воздушный карман в котле — часть ТЭН не погружена в воду; 3) заниженное количество теплоносителя (плохой проток). Рекомендуется умягчение воды или применение химических антинакипинов.

Можно ли ставить блок-ТЭН вертикально?

Да, если конструкция предусматривает полное погружение активной части в жидкость. При вертикальном монтаже следите, чтобы воздушные пузырьки не задерживались у трубок — это ведёт к местному перегреву. Для горизонтальных ёмкостей предпочтительнее горизонтальный монтаж.

Заказ в Омск

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Омск — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого нагревателя или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.
